产品特点
输出信号幅度可调（1Vp-p~18Vp-p）
严格线性频率抽样扫描
输出扫频周期可调
扫频起止频率可调
扫描信号的即时相位/频率/扫描周期与同步信号上升沿严格保持同步
即插即用/预置参数自动记忆功能
实时配置和工作参数监测（需要使用带网络接口的计算机）
基本功能
1、同步
本产品的同步输出信号上升沿和射频信号起扫频率之间是严格同步的，在各次扫描信号之间的相位也是严格同步的。射频信号输出通道延迟约60nS，由于通道响应带宽的限制，射频输出信号在同步输出信号上升沿之后约100nS获得稳定的输出幅度（见下图）；

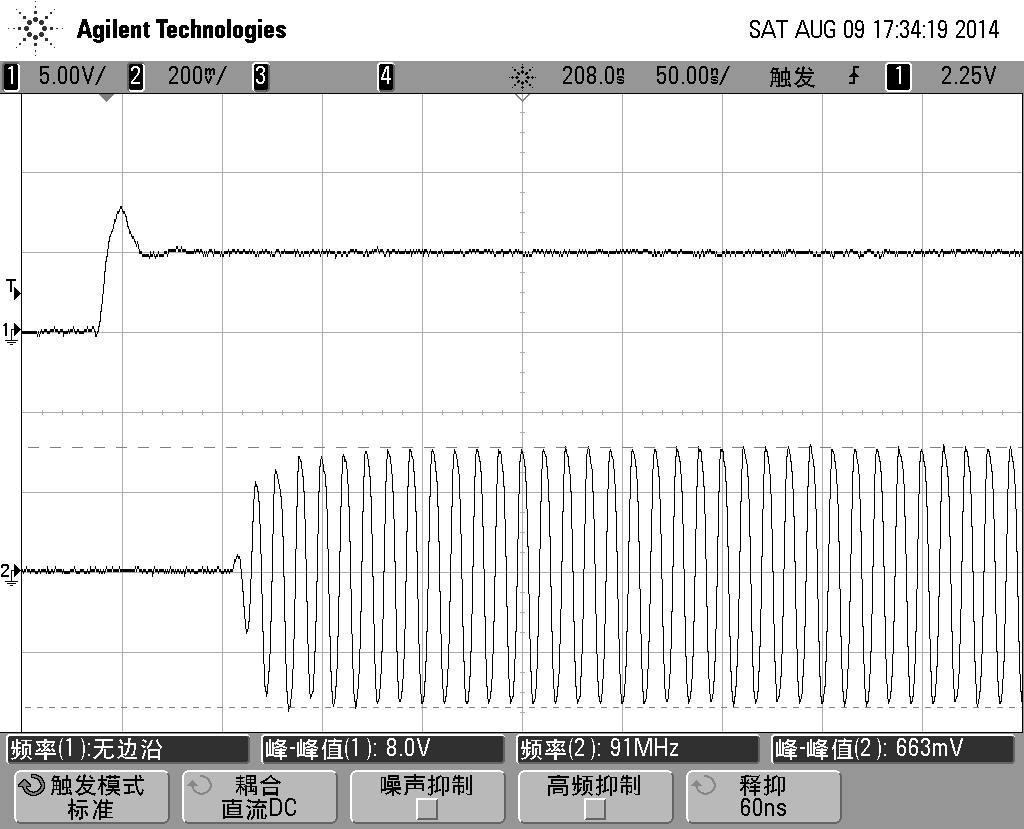

注：示波器通道1为产品的同步输出信号，通道2为产品的射频扫频输出信号。
2、扫频信号幅度平坦度

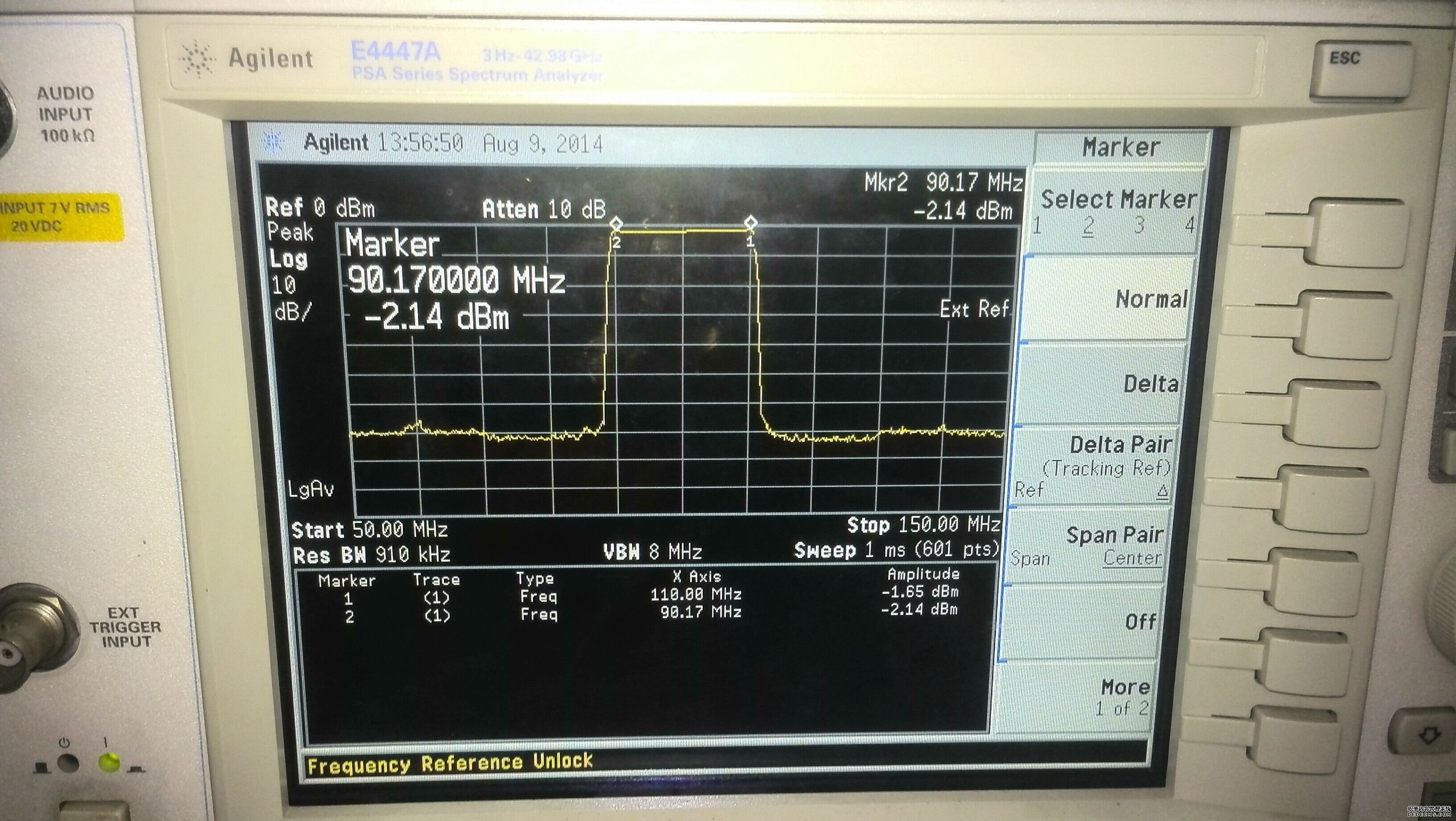

如上图，扫频范围在90MHz-110MHz之间时，产品的输出射频信号幅度平坦度在1dB之内；
注：由于射频通道带宽已根据目标要求设计，因此当设定输出频率范围在90MHz-110MHz之外时，产品仍可工作，但输出电平波动将加大，可能导致信号输出幅度过小而无法使用；
3、输出信号杂散度及谐波（测试条件：输出射频信号幅度=16Vp-p，90MHz~110MHz）
输出信号杂散在-70dBc以下；
输出信号的各阶高次谐波全部在-20dBc以下，此值和输出信号幅度有关，输出信号幅度越小，谐波分量越小。

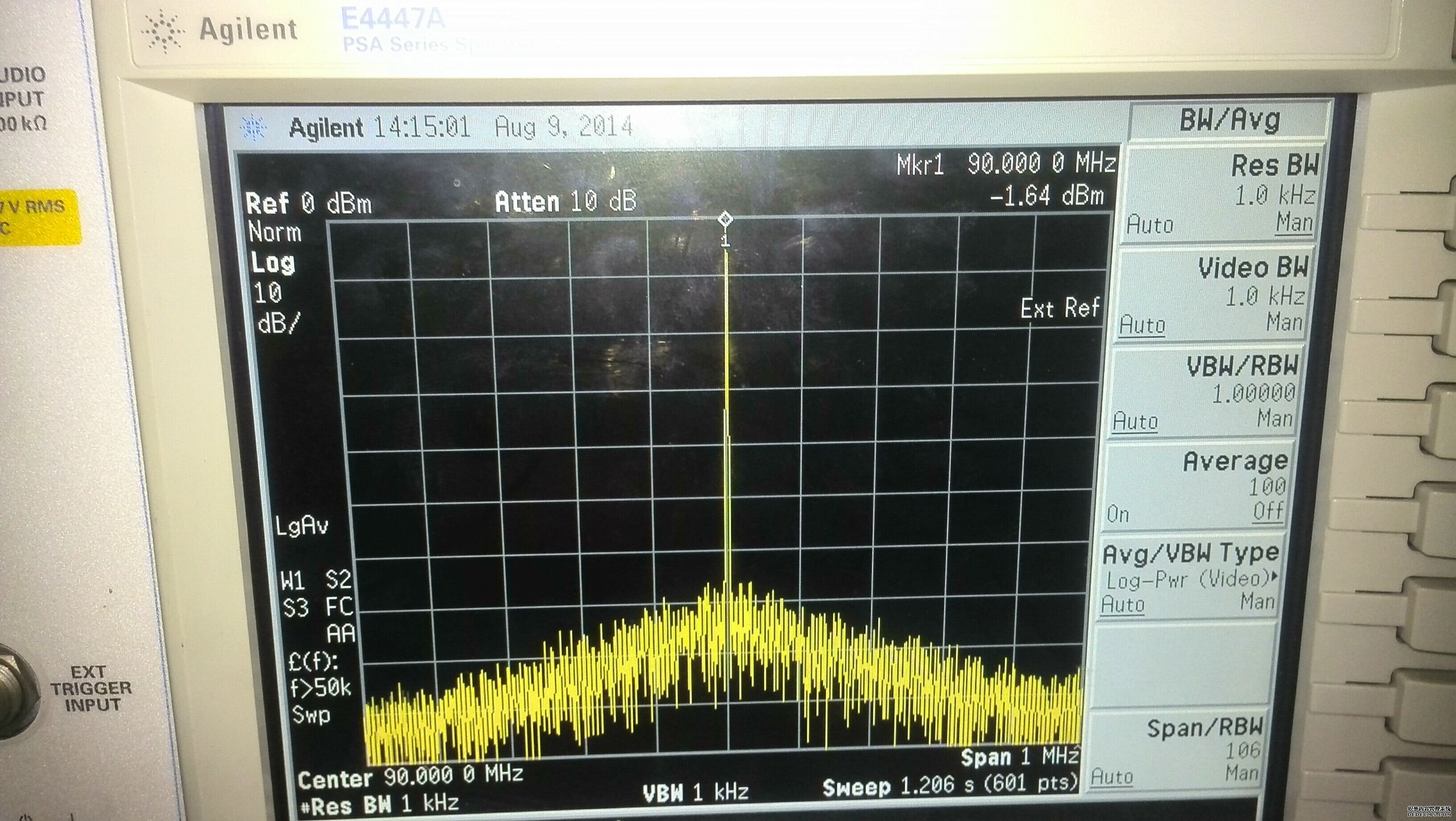

4、输出信号相位噪声（测试条件：输出射频信号幅度=16Vp-p，90MHz）
输出信号相位噪声：-110dBc/Hz @ 1KHz offset;
-103dBc/Hz @ 10KHz offset;
-107dBc/Hz @100KHz offset
注：产品的输出信号相位噪声指标和参考振荡器的相位噪声指标有关；
功率消耗（测试条件Vcc=20Vdc）
|
模块工作状态 |
模块总电流消耗（mA） |
|
射频信号输出开启--（射频信号幅度18Vp-p） |
约630mA（随信号的幅度及统计特性的不同而不同） |
|
射频信号输出关闭 |
约300mA |
