报价:
产品型号:
产品标签:
产品说明书:点击下载
产品描述:
昂德光电开发的旋转挤压式偏振控制器,是利用光纤在外力的作用下会发生感生双折射现象的原理所制成。通过旋转转轴到一定位置并挤压光纤,可使得线偏振光的偏振状态变成任意的偏振态,通过受实用新型专利(一种光纤旋转挤压型偏振控制器,专利号:201320714193.8)保护的结构优化,相对同类产品,大大的精简了结构,缩小了尺寸并大幅度降低了光纤的扭曲耗损。经验证该控制器可产生全方位偏振态的变化,调整的偏振态可覆盖整个邦加球,并且体积、重量、性能等得到很大的优化。
产品特点:
全光纤结构
零背反射
无本质插入损耗
极小的光纤扭曲损耗
适合任意波长
优化紧凑型型的结构
做工精细,拆卸方便
结构精巧,体积约为同类产品的1/2
应用领域:
DWDM系统
光传输系统
偏振相关损耗的测量
偏振敏感器件的应用
光纤传感器系统
光纤干涉仪

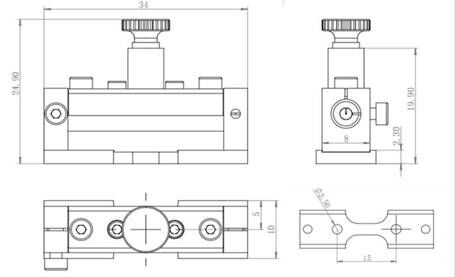

产品尺寸:
图3. RSPC-A
34×24.90×10.00
产品性能:
工作波长 |
360 ~ 1630 nm(取决于所用光纤) |
插入损耗 |
≤ 0.05 dB(不含连接器) |
回波损耗 |
> 60 dB |
偏振相关损耗(PDL) |
≤ 0.05 dB |
工作温度 |
-40 ~ 85 ℃ |
存放温度 |
-40 ~ 85 ℃ |
尾纤长度 |
1m 或指定(mini款可定制) |
连接口类型 |
裸纤,FC/APC 或定制接口 |
订购信息:
序号 |
产品 ID |
描述 |
No. 1101 |
ADPC05AN |
小型挤压式偏振控制器,不带光纤,用户自置 |
No. 1102 |
ADPC05AF |
挤压式偏振控制器,内置光纤,带FC/APC光纤头 |
No. 1103 |
ADPC05AP |
挤压式偏振控制器,内置光纤,带1M长 |
No. 1104 |
ADPC06AN |
标准型挤压式偏振控制器,不带光纤,用户自置 |
No. 1105 |
ADPC06AF |
挤压式偏振控制器,内置光纤,带FC/APC光纤头 |
No. 1106 | ADPC06AP |
挤压式偏振控制器,内置光纤,带1M长 |
定制业务:本公司可以提供定制及OEM业务,可以根据光纤直径、尾纤长度、连接器规格、工作波长、色彩等予以定制。
