方案概述
罐体是化工行业储存液体原料的基本方式,罐体内部压力、液位和外部温度以及容易受到腐蚀的阀门都需要实时监测,防止泄漏。由于罐体数量多,占地和分布广, 原料易燃易爆,有腐蚀性,需要监测的点多,布线复杂,自动化系统的水平和垂直集成难度大等特点。电子类传感器在布线方面存在难点。采用光纤监测系统已经成为目前取代人工巡查趋势。 昂德科技光纤传感技术可实现对罐体的液位、温度、压力等状态量的实时监测,因此,基于石化行业防爆、防燃的要求,光纤传感类将被广泛应用在消防监测系统。
实现功能
罐体液位监测,利用光纤传感器测量差压(需要设计补偿)或者利用微腔压力传感器测量绝对压力;并据此计算出油罐内部油液储量。
罐体温度监测,将光纤布置在浮顶下侧直接与油品接触,测量油品温度。
罐体结构监测,将光纤传感器布置在罐体外侧,可以监测油罐出现应变改变,包括低速冲击和腐蚀。

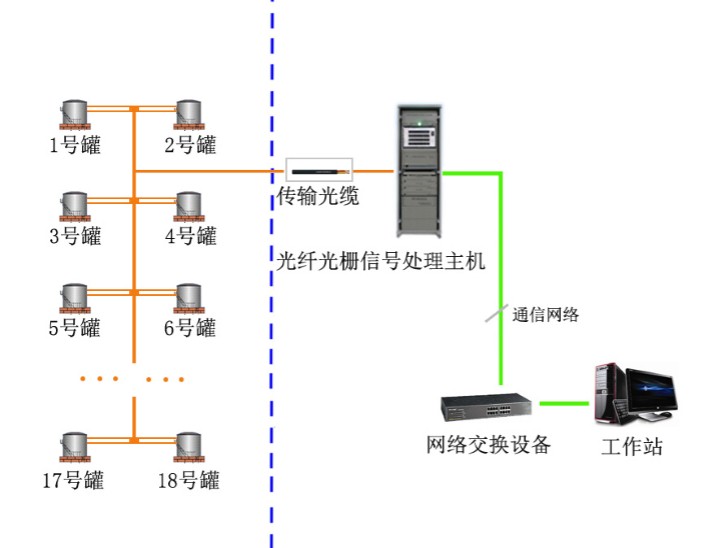

方案示意图
设置方案

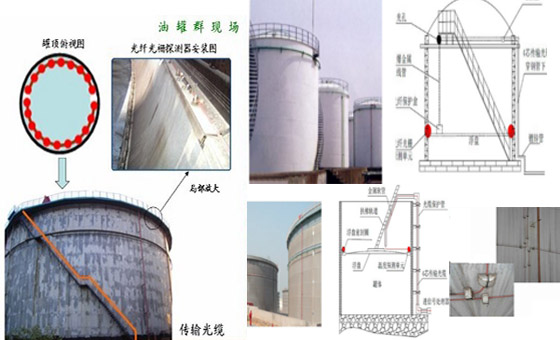

在储油罐等石化原料储存罐体这种薄壁金属结构的安全监测一般采用光纤应变传感器,光纤应变传感器布置在结构关键位置,做到全覆盖式测量。
而对于储存罐温度监测,通常设置在储油罐浮顶。
系统优点
完全抗电磁干扰
全光纤器件,没有静电打火问题,绝对安全无隐患
量程0~1000psi或根据要求设计
精度0.1%
长距离测量(20公里或更长)
全天候,快速实时
抗腐蚀
