桥梁安全监测解决方案

作者：admin 2020-04-03 次

方案概述

       我国是桥梁大国，现已建成桥梁100余万座。桥梁在服役过程中由于受到设计标准、施工质量、材料退化、交通负荷和偶然事故等各种内外因素的作用和影响，桥梁结构状态不断发生变化，桥梁健康需要长期、有效、全面、精准监测。 传统的桥梁电监测手段受环境影响大，难以实现桥梁及时、精确的安全监测预报，导致桥梁垮塌事故屡有发生，造成人民生命、财产重大损失。

      昂德科技采用先进的埋入式光纤监测方案，提供桥梁静载能力和结构可靠的实时监测数据，建立了一套智能远程桥梁安全监测系统，实时在线监测桥梁安全信息，为实现对桥梁结构的科学管理、养护维修及运营安全提供依据。


实现功能

• 环境监测和车辆荷载监测；主要使用振动传感器，实时监测桥梁运营中的车辆荷载与环境。

• 桥梁索力监测；斜拉桥斜拉索、悬索桥主缆、吊桥与系杆桥的关键受力构件，针对桥梁承受拉力设计的拉力计可以实时监测桥梁索力信息，分析出外载荷。

• 桥梁变形监测；使用光纤位移传感器，应变传感器监测结构桥梁的预应力体系在各种环境下的荷载 变化，为桥梁的日常运营管供可靠信息。

方案设置

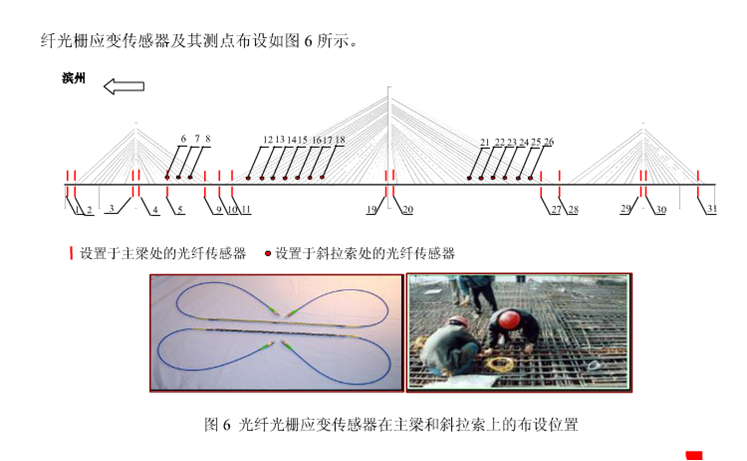

       在桥梁监测中，主要应用到光纤应变传感器、光纤振动传感器和光纤位移传感器.

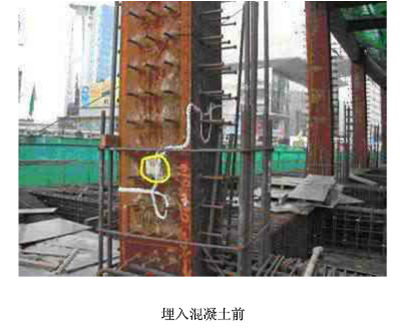

• 光纤应变传感器布置在桥梁钢筋，桥梁承重部位可以监测桥梁钢筋位置的腐蚀情况和受力部件的损伤发展情况。

• 光纤位移传感器主要监测桥梁索力变化，

• 光纤振动传感器均布在桥梁结构中,主要监测在恶劣天气下以及过载情况下桥梁的振动模态。

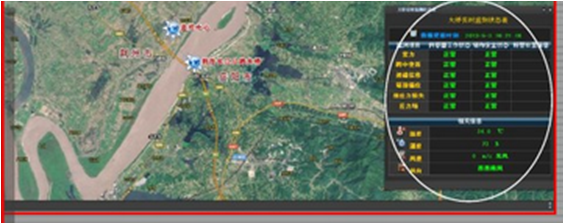

系统后台软件管理系统

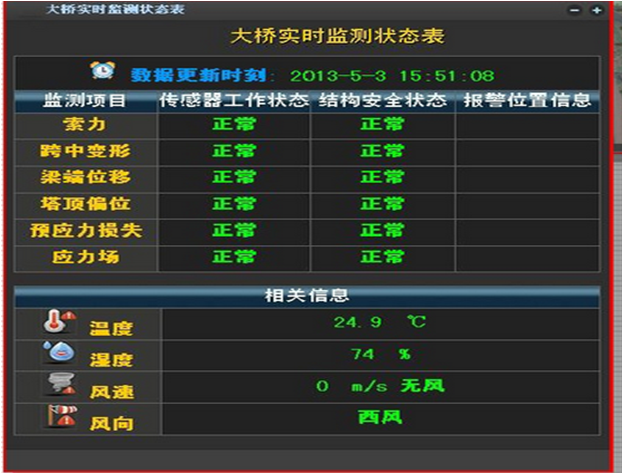

                                                                  实时状态刷新面板提示桥梁结构安全运行状态

方案优势

•  不受潮湿环境影响，避免电磁场干扰，很好的电绝缘性

• 耐用性好，具有抵抗化学侵蚀等恶劣环境能力

• 高敏感性、高分辨率

• 与计算机连接，实现网络远程监测

• 良好的人机交换界面，易于观测管理

• 全天候连续实时监测，可靠性高

•
