监测背景
发电厂，变电站的高压开关柜是重要的电器设备。在高压开关柜长期运行过程中，开关柜内部的静触点和母线排连接处等部位因氧化、松动等因素造成接触电阻过大而发热，而这些发热部位就成为了故障事故发生的隐患，实现温度在线监测是保证高压设备安全运行的重要手段，传统的温度监测由于电力工作环境的限制，监测存在盲点与安全隐患。
系统简介

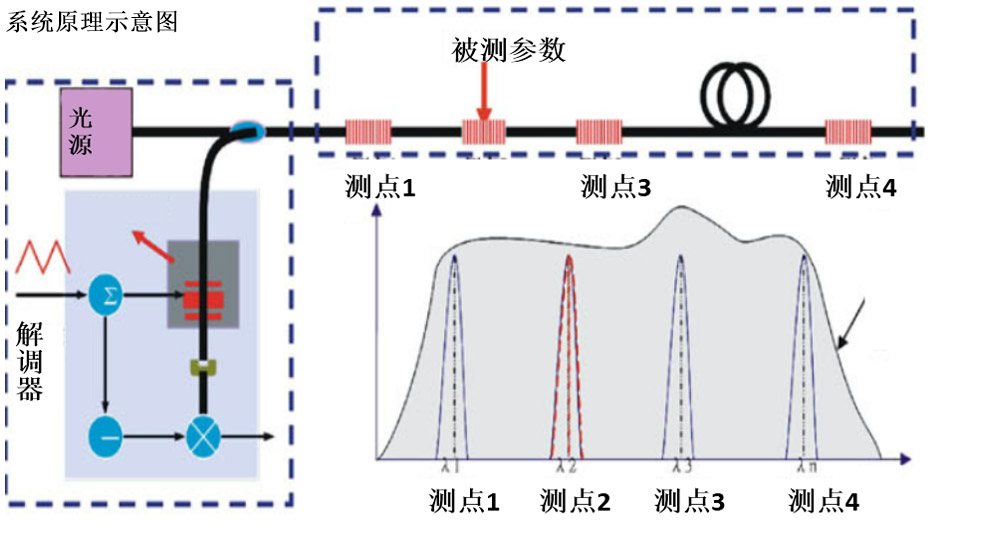

昂德科技的全光准分布式温度测量系统采用光频域反射技术研发生产，利用先进的光信号解调设备对光信号进行处理，转换为可识别的电信号，达到对环境温度连续上千点的快速精确的监测，准确、可靠、响应时间短，界面友好、易操作维护；既能满足其监测电力行业监测环境的要求，也能满足其监测功能的要求。
技术参数
温度监测范围：-50-150℃
报警设定温度：50-95℃（报警温度可自行设定）
温度监测精度：±0.5℃
监测分辨率:0.1℃
采取速率:≥100K
响应时间：＜5s（领先于同行业）
监测领域
高压开关柜电闸触点温度监测
高压开关触点/接头温度监测
母线排触点/接头温度监测
变压器线圈/绝缘油温度监测
高压电缆接头/电缆终端温度监测
电抗器/电容器温度监测
布设方法
采用粘贴的方式，将光纤温度传感器安装在开关柜内主要发热点部位，实现接触式、全天候、自动、在线监测。
|
开关柜主要发热点 |
对应数目 |
安装部位 |
传感器安装方式 |
|
动静触点结合部 |
6个 |
静触头 |
|
|
母排之间压接处 |
3个 |
压接螺栓处 |
|
|
出线电缆与铜排压接处 |
3个 |
|
实现功能
减少了监测盲区，提高了设备安全性
建立了维修依据
简单可靠的多种报警方式
系统故障自诊功能
系统特点
不降低开关设备的安全等级
尽量减少停电安装时间
最准确的预报技术
全年，全天候安全守护
高性价比
